轉(zhuǎn)子、定子修復方案

浮選機的轉(zhuǎn)子定子系統(tǒng)工作原理

在轉(zhuǎn)子—定子系統(tǒng)中，轉(zhuǎn)子設計是決定浮選機工藝性能的主要方面。然而，定子的作用不可輕視。離心葉輪的外圍均設置定子。棒條葉輪的外圍大多也有定子，僅傘狀輪用槽底穩(wěn)流板代替定子。環(huán)射式葉輪亦需與穩(wěn)流板配合使用。穩(wěn)流板上的弧形的垂直葉片引導漿氣混合物均勻地上升，即，將切向速度最大限度地轉(zhuǎn)變?yōu)閺较蛩俣戎笤俎D(zhuǎn)折向上，否則將出現(xiàn)液面旋轉(zhuǎn)和波浪。通常定子由固定在葉輪蓋板上的導向葉片和在浮選機槽底安裝的徑向葉片所組成，這兩類葉片亦稱為擴散片。定子的作用和穩(wěn)流板一樣，主要是消除礦漿自旋，以保證液面平穩(wěn)。當葉輪甩出的礦漿與定子葉片撞擊時，產(chǎn)生新的漩渦。有利于卷吸（分割）空氣和氣泡分裂。因此，定子設計的優(yōu)劣，會影響泡沫層穩(wěn)定性和充氣量。

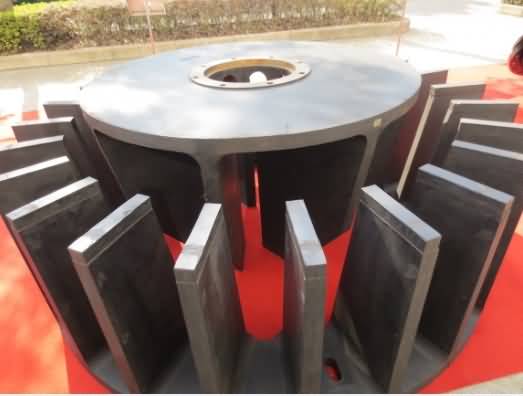

轉(zhuǎn)子、定子修復工藝：

（一）、施工條件：

1.施工時基材表面溫度必須大于露點溫度3℃，相對濕度必須低于60%；

2.建議施工15℃~32℃環(huán)境溫度下進行。

（二）、制定施工方案：

  1.根據(jù)新設備或圖紙，確定修復后設備應達到的外廊尺寸；

2.制作相應尺寸模具。

（三）、表面處理：

1. 對設備沖蝕缺損部位進行補焊，選用與設備基材同材質(zhì)或接近的鋼板/鋼筋進行骨架焊接；

2. 脫脂、除潮處理：去除工件表面的油脂，使用新棉紗擦拭工件表面。用氧氣乙炔將火焰調(diào)整到10CM長，以5cm/min的速度，使火焰反復均勻烘烤工件表面，去除工件表面的油脂和潮氣；

3. 噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見均勻的金屬本色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂面，噴砂處理后工件要注意防潮。對不需要處理的部分，做好遮蓋保護。

（四）、耐磨防腐材料選用：

  1.NPT-16耐磨修復材料

  2.NPT-30耐磨修復材料

  3.NPT-100耐磨修復材料

該材料能在流體環(huán)境中抗強腐蝕強氣蝕并有極好的抗沖擊性。可長期抵御流體中夾帶固體（如砂石）的沖擊。適用（-20℃~250℃）設備過流沖蝕、設備的大面積修復、設備預涂耐磨層。

（五）   、耐磨材料施工：

1、NPT耐磨材料使用注意事項：

①.嚴格按照NPT耐磨材料的比例混合，攪拌均勻。攪拌不均勻會出現(xiàn)局部不耐磨情況。具體調(diào)和比例及固化時間參照產(chǎn)品數(shù)據(jù)表。

②．充分混合材料后需在3分鐘內(nèi)用完，否則材料會固化變硬，固化后的材料不能使用，如果使用固化后的材料會出現(xiàn)局部掉層現(xiàn)象。

2、 NPT耐磨材料使用順序：

①.先預熱已噴砂的設備，再將NPT-16耐磨修復材料按比例混合攪拌均勻，用批刀或塑料刮板將混合后的修復材料涂與設備大部分磨損較輕的部位，朝一個方向涂抹，一邊涂抹一邊壓實；

② .NPT-30耐磨修復材料按比例混合，攪拌均勻后用批刀或塑料刮板將材料涂抹在磨損較嚴重的部位，朝一個方向涂抹，一邊涂抹一邊壓實；

③.在材料初固前，使用刮板將涂層的材料表面修理平整；

④.初固后，將NPT- 100耐磨修復材料按比例充分混合攪拌，用塑料刮板將攪拌后的材料均勻涂抹在已涂抹耐磨材料的表面，進行封層處理，初固前將表面修補平整；

⑤.氣溫較低時，可以將NPT-A組分設備專用修復材料加熱至30~40℃，使材料容易攪拌；

⑥.加溫固化：施工完成的工件停留30分鐘進行加溫固化，按固化溫度表進行加溫。

（六）、研磨驗收：

1.研磨：加溫固化后的工件嚴格按照工件的尺寸進行研磨處理，打磨至標準尺寸為為準；

2.驗收：配套設備進行組裝，確保正常運轉(zhuǎn)，密封相配面應試配合格；

3.噴漆：經(jīng)檢驗合格后，對工件進行噴漆，要求噴漆表面均勻，不允許有流掛現(xiàn)象。
