真空泵修復解決方案

真空泵是指利用機械、物理、化學或物理化學的方法對被抽容器進行抽氣而獲得真空的器件或設備。通俗來講，真空泵是用各種方法在某一封閉空間中改善、產生和維持真空的裝置。

按真空泵的工作原理，真空泵基本上可以分為兩種類型，即氣體捕集泵和氣體傳輸泵。其廣泛用于冶金、化工、食品、電子鍍膜等行業。

結構特點

（1)泵總體結構型式

真空泵的泵體的布置結構決定了泵的總體結構。

立式結構的進、排氣口水平設置，裝配和連接管路都比較方便。但泵的重心較高，在高速運轉時穩定性差，故這種型式多用于小泵。

臥式泵的進氣口在上，排氣口在下。有時為了真空系統管道安裝連接方便，可將排氣口從水平方向接出，即進、排氣方向是相互垂直的。此時，排氣口可以從左或右兩個方向開口，除接排氣管道一端外，另一端堵死或接旁通閥。這種泵結構重心低，高速運轉時穩定性好。一般大、中型泵多采用此種結構。

泵的兩個轉子軸與水平面垂直安裝。這種結構裝配間隙容易控制，轉子裝配方便，泵占地面積小。但泵重心較高且齒輪拆裝不便，潤滑機構也相對復雜。

（2)泵的傳動方式

真空泵的兩個轉子是通過一對高精度齒輪來實現其相對同步運轉的。主動軸通過聯軸器與電機聯接。在傳動結構布置上主要有以下兩種：其一是電動機與齒輪放在轉子的同一側如圖。從動轉子由電動機端齒輪直接傳過去帶動，這樣主動轉子軸的扭轉變形小，則兩個轉子之間的間隙不會因主動軸的扭轉變形大而改變，故使轉子之間的間隙在運轉過程中均勻。這種傳動方式的最大缺點是：a.主動軸上有三個軸承，增加了泵的加工和裝配難度，齒輪的拆裝及調整也不便；b.整體結構不勻稱，泵的重心偏向電動機和齒輪箱一側。

特點

(1)在較寬的壓力范圍內有較大的抽速；

(2)轉子具有良好的幾何對稱性，故振動小，運轉平穩。轉子間及轉子和殼體間均有間隙，不用潤滑，摩擦損失小，可大大降低驅動功率，從而可實現較高轉速；

(3)泵腔內無需用油密封和潤滑，可減少油蒸氣對真空系統的污染；

(4)泵腔內無壓縮，無排氣閥。結構簡單、緊湊，對被抽氣體中的灰塵和水蒸汽不敏感；

(5)壓縮比較低，對氫氣抽氣效果差；

(6)轉子表面為形狀較為復雜的曲線柱面，加工和檢查比較困難。

分類

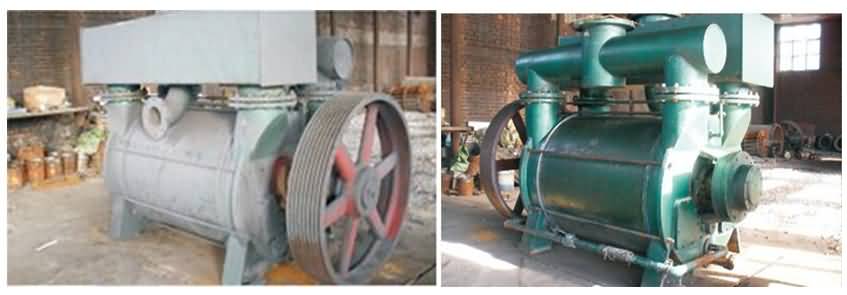

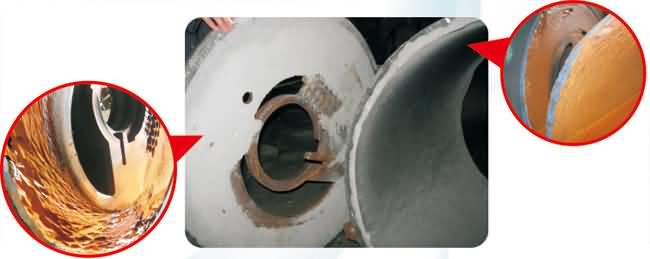

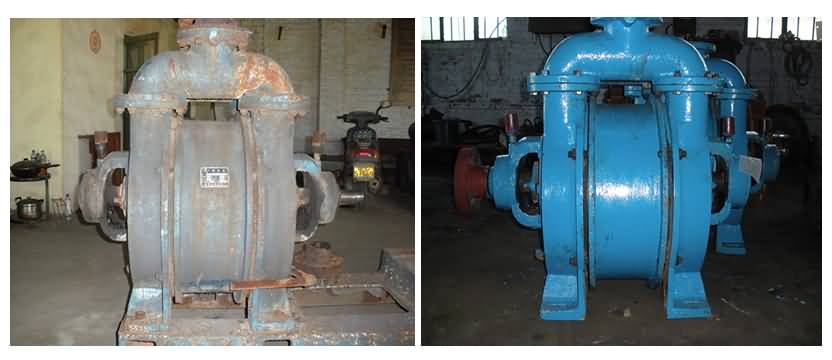

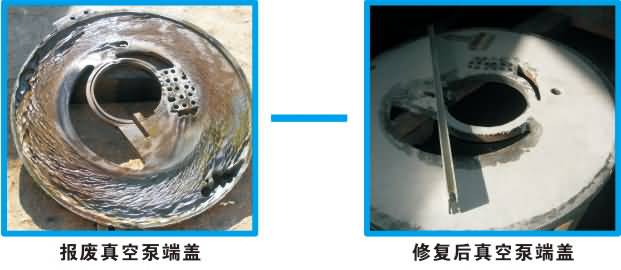

真空泵修復工藝：

（一）、施工條件：

1.施工時基材表面溫度必須大于露點溫度3℃，相對濕度必須低于60%；

2.建議施工15℃~32℃環境溫度下進行。

（二）、制定施工方案：

  1.根據新設備或圖紙，確定修復后設備應達到的外廊尺寸；

2.制作相應尺寸模具。

（三）、表面處理：

1. 對設備沖蝕缺損部位進行補焊，選用與設備基材同材質或接近的鋼板/鋼筋進行骨架焊接；

2. 脫脂、除潮處理：去除工件表面的油脂，使用新棉紗擦拭工件表面。用氧氣乙炔將火焰調整到10CM長，以5cm/min的速度，使火焰反復均勻烘烤工件表面，去除工件表面的油脂和潮氣；

3. 噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見均勻的金屬本色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂面，噴砂處理后工件要注意防潮。對不需要處理的部分，做好遮蓋保護。

（四）、耐磨防腐材料選用：

  1.NPT-YHG-2.0-3.0特種耐磨修復材料

  2.NPT-16耐磨修復材料

  3.NPT-100耐磨修復材料

該材料能在流體環境中抗強腐蝕強氣蝕并有極好的抗沖擊性。可長期抵御流體中夾帶固體（如砂石）的沖擊。適用（-20℃~250℃）設備過流沖蝕、設備的大面積修復、設備預涂耐磨層。

（五）   、耐磨材料施工：

1、NPT耐磨材料使用注意事項：

①.嚴格按照NPT耐磨材料的比例混合，攪拌均勻。攪拌不均勻會出現局部不耐磨情況。具體調和比例及固化時間參照產品數據表。

②．充分混合材料后需在3分鐘內用完，否則材料會固化變硬，固化后的材料不能使用，如果使用固化后的材料會出現局部掉層現象。

2、 NPT耐磨材料使用順序：

①.先預熱已噴砂的設備，再將NPT-16耐磨修復材料按比例混合攪拌均勻，用批刀或塑料刮板將混合后的修復材料涂與設備大部分磨損較輕的部位，朝一個方向涂抹，一邊涂抹一邊壓實；

② .NPT-YHG- 2.0-3.0特種耐磨修復材料按比例混合，攪拌均勻后用批刀或塑料刮板將材料涂抹在磨損較嚴重的部位，朝一個方向涂抹，一邊涂抹一邊壓實；

③.在材料初固前，使用刮板將涂層的材料表面修理平整；

④.初固后，將NPT- 100耐磨修復材料按比例充分混合攪拌，用塑料刮板將攪拌后的材料均勻涂抹在已涂抹耐磨材料的表面，進行封層處理，初固前將表面修補平整；

⑤.氣溫較低時，可以將NPT-A組分設備專用修復材料加熱至30~40℃，使材料容易攪拌；

⑥.加溫固化：施工完成的工件停留30分鐘進行加溫固化，按固化溫度表進行加溫。

（六）、研磨驗收：

1.研磨：加溫固化后的工件嚴格按照工件的尺寸進行研磨處理，打磨至標準尺寸為為準；

2.驗收：配套設備進行組裝，確保正常運轉，密封相配面應試配合格；

3.噴漆：經檢驗合格后，對工件進行噴漆，要求噴漆表面均勻，不允許有流掛現象。
